變壓器繞組直流電阻測量屬于變壓器的例行試驗，通過測量變壓器繞組直流電阻，可以檢查繞組導線連接處的焊接或機械連接是否良好；電壓分接開關的各個位置接觸是否良好及分接開關實際位置與指示位置是否相符；引出線有無斷裂；多股導線并繞的繞組是否有斷股等情況。變壓器繞組的直流電阻是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目，也是故障后的重要檢查項目。變壓器直流電阻試驗有哪些測試方法呢？

　　測量方法

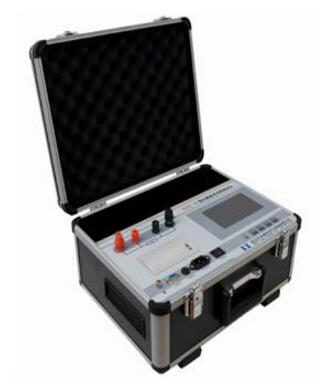

　　測量變壓器直流電阻主要有電流電壓表法、平衡電橋法和輔助測量法（數字電橋法）。變壓器直流電阻縮短測量時間的方法主要有回路電阻突變法、恒流源法、助磁法、消磁法和數字式直流電阻測試儀。

　　1.電流電壓表法。電流電壓表法又稱電壓降法。電壓降法的測量原理是在被測繞組中通以直流電流，因而在繞組的電阻上產生電壓降，測量出通過繞組的電流及繞組上的電壓降，根據歐姆定律即可算出繞組的直流電阻。測量接線如圖1所示。

　　2.減小回路電感——全壓恒流源法。全壓恒流電源是由一恒壓電壓源和一恒流源及控制回路構成，恒壓源的無載直流電壓一般為45-100V，其作用是在充電初始使電流有較快的上升速度；恒流源則強迫充電電流很快穩定在預定值（即恒壓源下充電，恒流源下測量）。將其應用于電橋法或電壓降法中，能大大減少充電時間，準確迅速地測量大型變壓器繞組的直流電阻。

　　3. 減小回路電感——助磁法。變壓器鐵心是非線性鐵磁材料，當勵磁電流產生的磁勢足夠大時，變壓器鐵心會因磁飽和而使L減小，助磁法就是基于鐵心的這樣一種特性提出來的。

　　4. 減小回路電感——消磁法。同一鐵心柱的兩個繞組中通以相反的的電流以使磁通抵消，從而使測量電路達到基本屬于純電阻（L≈0）的線性電路，使測量準確穩定、簡單迅速。

---
