變壓器是電網中的主要核心設備，其安全狀況對整個系統的安全運行具有舉足輕重的地位，而從變壓器事故的情況看，很多都伴隨有繞組的變形現象，甚至是由于繞組變形引起的。繞組變形是變壓器安全運行的一大隱患。本文只要介紹變壓器繞組變形測試方法有哪些

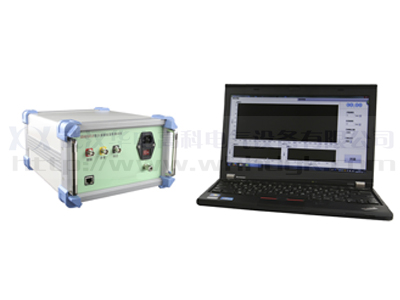

　　變壓器繞組發生局部的機械變形后，其內部的電感、電容等分布參數必然發生變化，特別是電感值。以往多使用的是集中參數檢測法，如常規的測驗變比，直流電阻等來診斷變壓器繞組是否發生變形，因其靈敏度較低，顯得困難；另一種方法是短路阻抗來判斷，但也是中繞組變形非常嚴重時才能發現。同時這種試驗需要龐大的試驗設備及試驗電源容量，在現場很難滿足開展該項試驗的條件。目前，我局使用TDT-4型繞組變形測試系統采用的是頻率響應分析（FRA）的原理。該方法建立在對變壓器繞組分布參數網絡分析的基礎上，變壓器繞組可以被看作是電阻、電感、電容構成的無源線性雙端口網絡，根據電工學原理，其網絡特性可以用傳遞函數H（jw）或n（f）來概述。如圖1所示。

　　根據電工學理論，如果繞組發生機械變，即發生了軸向、徑向尺寸，勢必會改變網絡上的L、K、C等分布參數，隨著網絡參數的改變，從而導致其頻率響應特性。因此我們比較不同時期該變壓器的頻率響應特性是否一致，就可以判斷變壓器是否發生了變形及變形程度的大小。

---
