一、接地電阻試驗
    隨著電力系統的發展，電網規模的擴大，各種微機監控設備的普遍應用，人們對接地的要求越來越高，而接地好壞的重要標準之一，就是接地裝置的接地電阻大小。 目前的各種接地電阻測量方法，主要是為了測量工頻接地電阻而采用的，是為了提高測量和計算的精度，或消除和降低測量中的干擾而研究出的方法。具體的試驗方法詳見《土壤電阻率測試方法》。
    二、回路電阻試驗
    使用ETCR2000鉗形接地電阻測試儀進行回路電阻試驗。

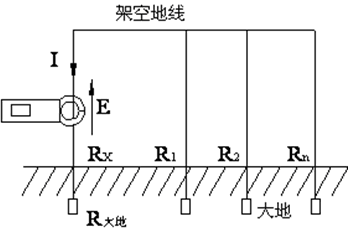

    測量時只需將測量頭卡住接地引下線即可，如圖1-1。這時在儀器的信號線圈產生一個交流信號E，電壓E通過架空地線、桿塔、接地極及大地構成回路，產生電流I，這樣可知測量回路的電阻R。待測桿塔接地電阻Rx與R近似相等，這是因?yàn)椋ǔy(cè)量回路電阻有以下四個部分組成：
    ①Rx待測量的桿塔接地電阻；
    ②RDD是大地電阻，通常遠小于1；
    ③R1// R2//…// Rn是該線路其余各基桿塔接地電阻并聯值，送電線路的桿塔基數一般都在一百基以上，所以并聯電阻很小，可以忽略。
    ④RDX是架空地線的電阻，通常小于1。所以，
          R＝Rx＋RDD＋R1// R2//…// Rn＋RDX Rx         （10-17）

---
